RWA-Treppenhausanlage

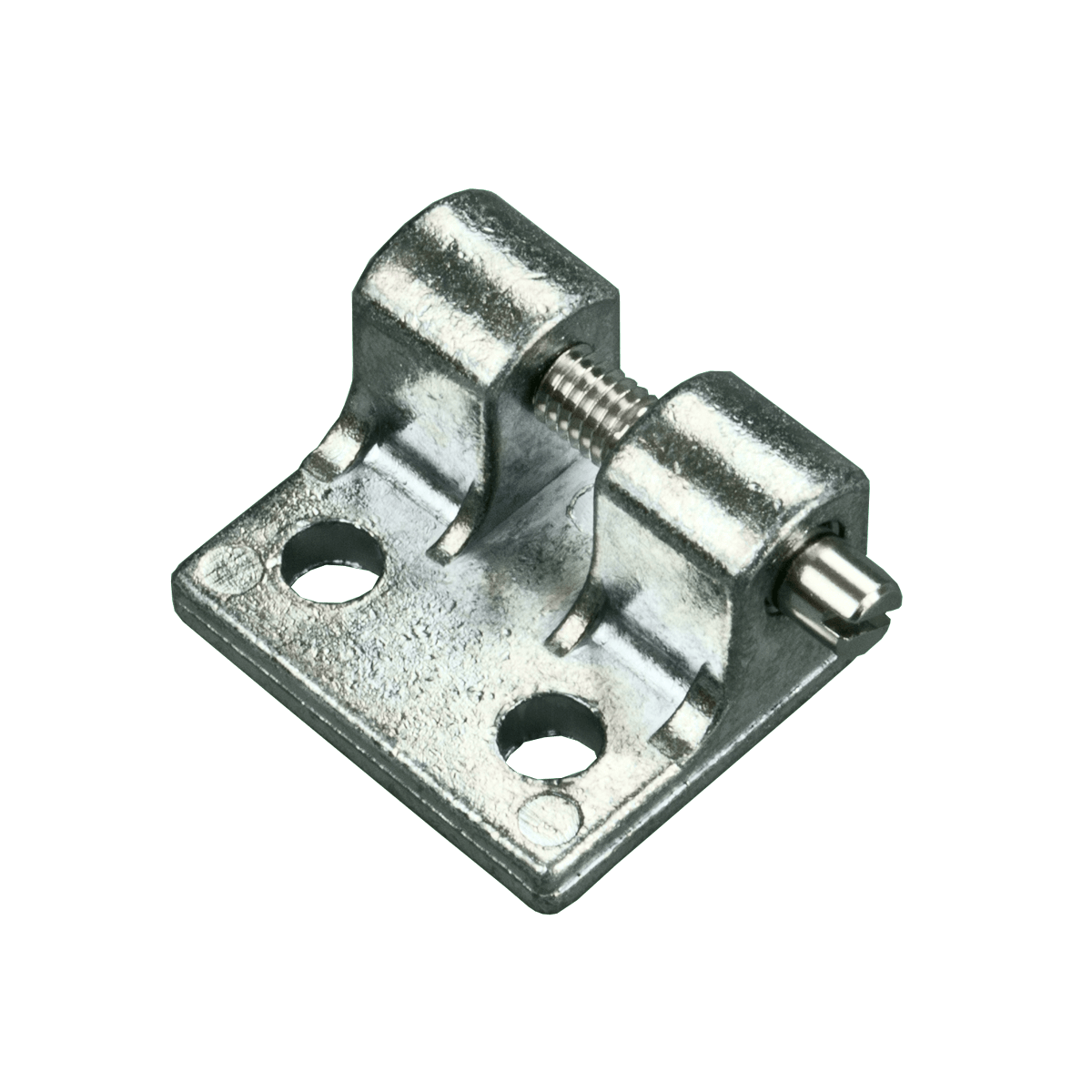

Obere Konsole OK Die obere Konsole OK ist ein Zubehör für Linearantrieb Typ EA-L.Funktion:Obere Konsole, Typ OK, Flügelböckchen zur oberen Motorlagerung incl. Stiftschraubeverzinktinkl. Stiftschraube (d = 6 mm) zur SpindelbefestigungFabrikat: SIMON PROtec Systems GmbH Typ: Obere Konsole OKArtikelnummer: K2 1501

0

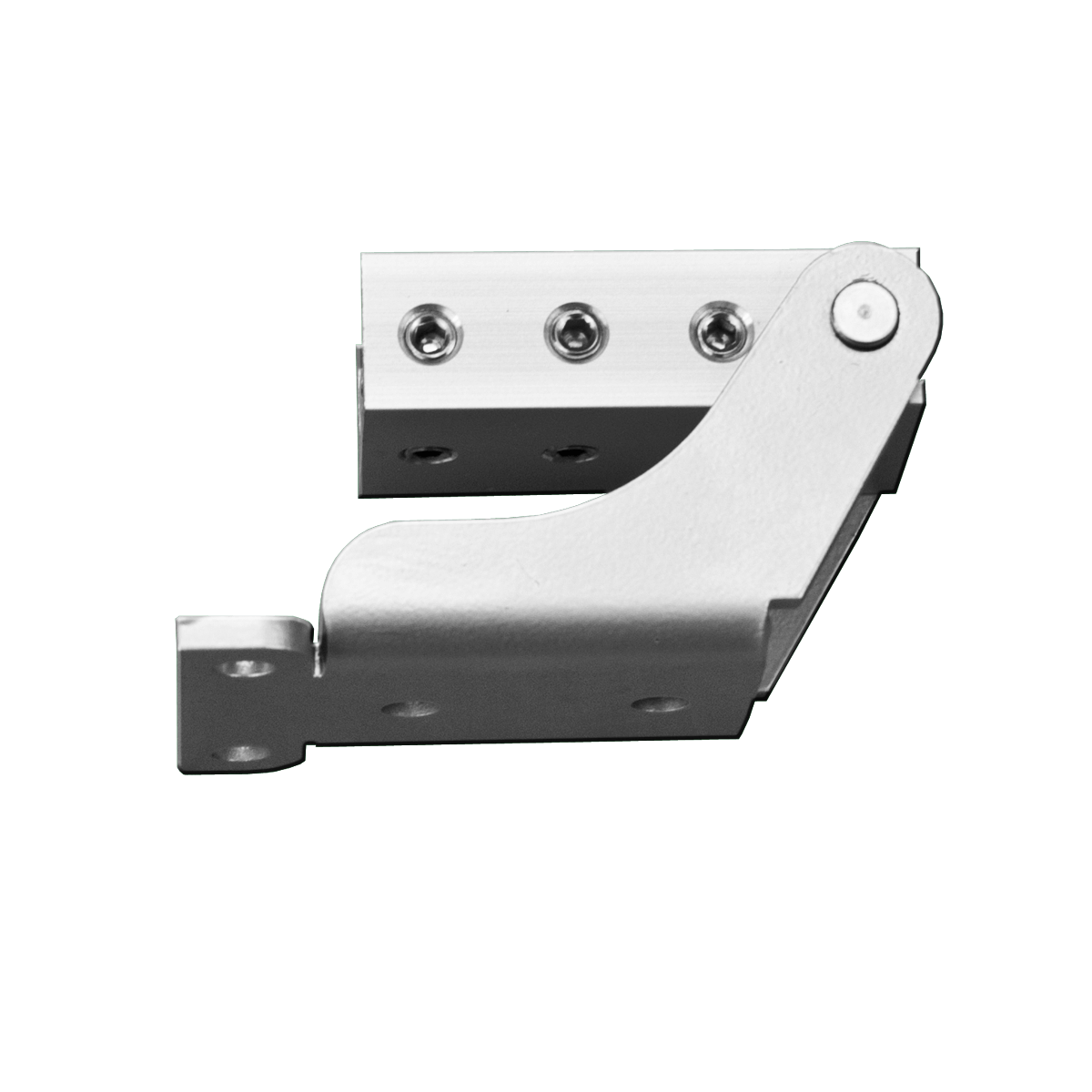

Untere Konsole UK-LDie untere Konsole UK-L ist ein Zubehör für den Linearantrieb EA-L.Funktion:Untere Lagerkonsole (Typ UK) für Linearantriebe EA-Lseitlich klemmbar zur drehbaren Lagerungstufenlos positionierbarbestehend aus Klemmstück und einem U-Profil mit AnschraubflächeOberfläche beschichtet in RAL 9006 glattFabrikat: SIMON PROtec Systems GmbH Typ: Untere Konsole UK-LArtikelnummer: K2 1562

0

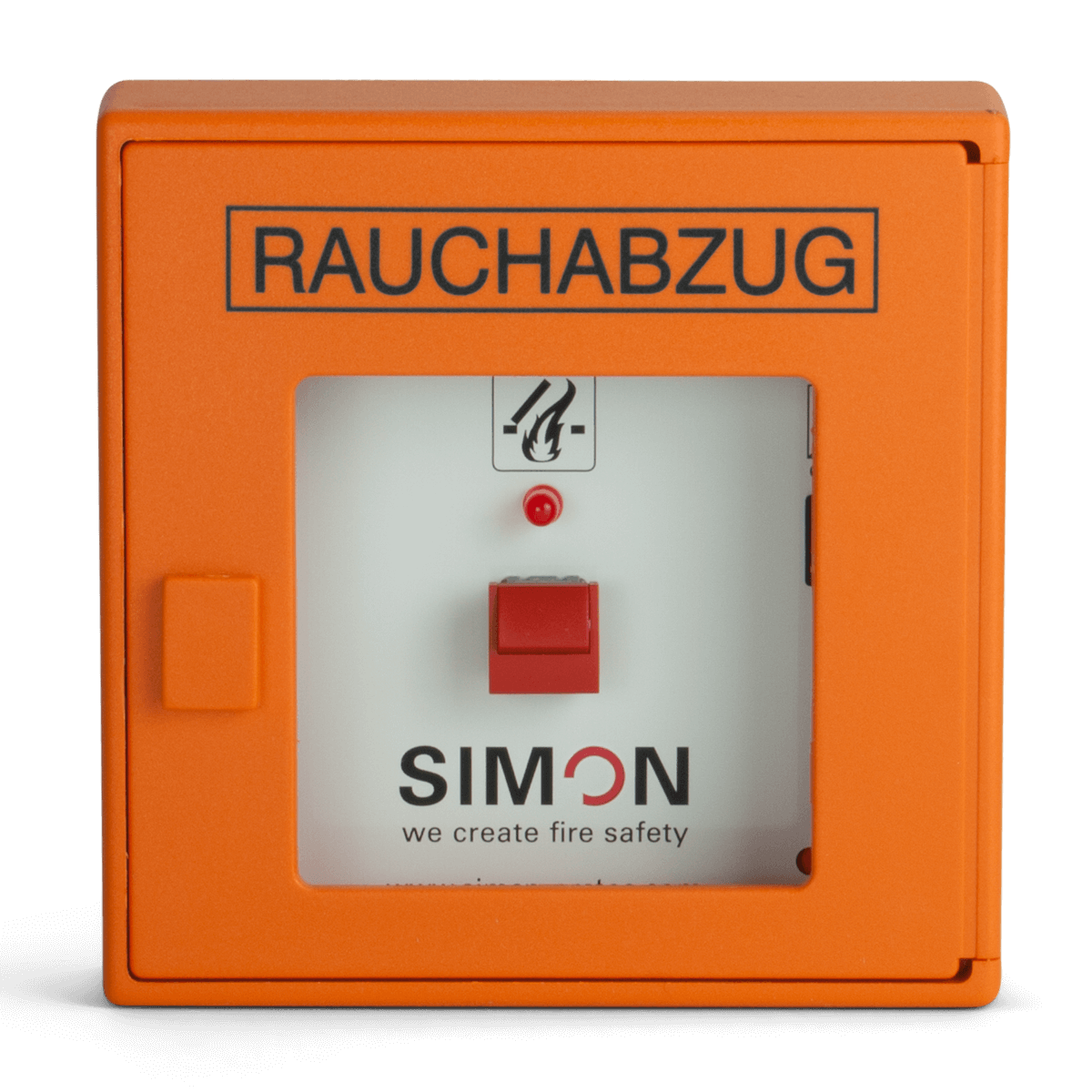

Elektrische Handansteuereinrichtung, HE 081 orangeNebenbedienstelle von elektrischen leitungsüberwachten RWA-Anlagen (SHEV 3, SHEV 6, ESM-T/X, – geprüft nach DIN EN 12101/9), mit auswechselbarer Platine, incl. "Auf" - Taster,"Zu" - Taster (Schließer) 24 V, 1 LED - Anzeige für RWA-ausgelöst (rot), nach VdS Richtlinie 2592 und im Sinne der MBO. Farbe RAL 2011, im stoßfestem Kunststoffgehäuse (ABS) nach DIN 14655, EN 54 komplett mit Dünnglasscheibe und Schlüssel als Einheit.Maße: 125*125*36 mm (H*B*T).

0

Hauptbedienstelle für RWA-Anlagen HE 080 OrangeElektrische Handansteuereinrichtung HE-080 orangeDie HE 080 Orange ist eine Hauptbedienstelle von elektrischen leitungsüberwachten RWA-Anlagen (SHEV 3, SHEV 6, ESM-T/X,– geprüft nach DIN EN 12101-9), deren Platine auswechselbar ist. Der “AUF“- und der „ZU“-Taster sind inklusive. Auf der Hauptbedienstelle befinden sich drei LED-Anzeigen für RWA (nach der VdS-Richtlinie 2592 und im Sinne der MBO): „ausgelöst“ = rot, „betriebsbereit“ = grün und „Störung“ = gelb. Ein Summen signalisiert eine Auslösung oder Störung. Mit der Stumm-Taste (inklusive) kann dieses beseitigt werden.Die HE 080 ist im stoßfestem Kunststoffgehäuse (ABS), nach DIN 14655, in der RAL-Farbe 2011 und komplett mit Dünnglasscheibe und Schlüssel als Einheit erhältlich.Maße: 125*125*36 mm (H*B*T)

0

Optischer Rauchmelder, Typ RM-3000Optischer Rauchmelder, Auslösung bei 3% Brandrauch (EN 54-7), Spannung: 9 - 33 V DC, incl. Montagesockel, Betriebsstrom bei 30 V, Alarm: 20 mA, Betriebsstrom bei 30 V, Ruhe: 100 µA, Alarm-LED, ABS Kunststoffgehäuse weiß (RAL 9010), Maße: Ø 100 mm, Höhe 44 mm, Schutzart: IP 43, mit VdS-Zulassung, Prüfnummer: G 203036. Es dürfen nur Melder mit VdS-Zulassung angeboten werden!

0

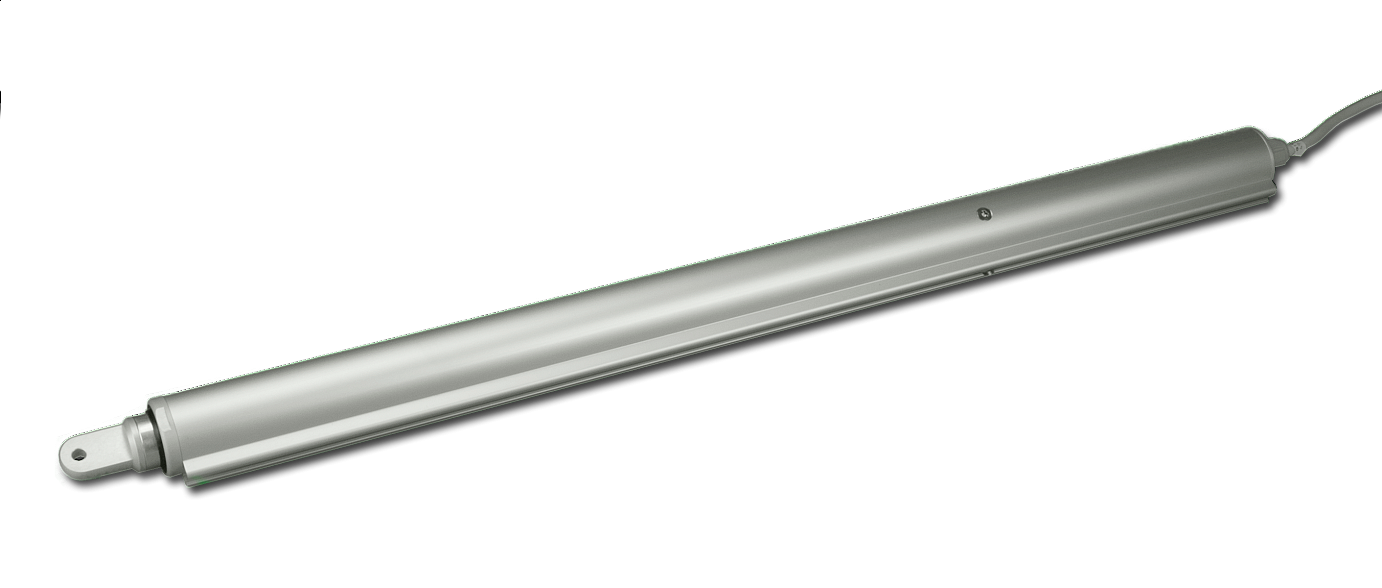

RWA-Linearantrieb EA-L-500/50024 V DC / 0,5 A / 500 N / 500 mm HubDer Linearantrieb EA-L ist ein elektromechanischer Antrieb zum Öffnen und Schließen von Fenstern und Klappen. Die Bewegung erfolgt linear über ein Spindelschubrohr. Der Antrieb befindet sich in einem Aluminiumrohr mit einer integrierten Multifunktionsnut zur individuellen Befestigung und verdeckten Leitungsverlegung. Die elektronische Lastabschaltung ist im Antrieb integriert und verhindert so eine Überlast in den Endlagen. Endlagenerkennung und –rückmeldung über potentialgeführten F-Kontakt. Geprüft nach DIN EN 12101-2 für den RWA Einsatz.Sondereinsatz mit nur 0,5 A Nennstrom für frühere Steuerungstechnik. Keine Wiederantastsperre!Technische Daten:Bemessungsspannung: 24 V DC /±15%Bemessungsstrom: 0,5 A Einschaltdauer: 30% (ON: 3 Min. / OFF: 7 Min.)Druckkraft: 450 NZugkraft: 450 NNennverriegelungskraft: 1000 NHublänge: 500 mmLaufgeschwindigkeit: 5 mm/sSchutzart: IP54Temperaturbereich: -5°C bis +75°CGehäuse: Durchgehendes Alu-Profilrohr in EV1 eloxiert Gehäuseart: AluminiumAnschlussleitung: Silikonleitung 3 x 0,75 mm², lichtgrau Länge 3.000 mmAbmessungen (LxBxH): 863 x 36 x 42 mmSchallpegel: < 70 dB (A)Gewicht: 2,20 kgOptionen:- Beschichtung nach RAL oder DBFabrikat: SIMON PROtec Systems GmbHTyp: Linearantrieb EA-L-450/500Artikelnummer: M2 1006

0

RWA-Linearantrieb EA-L-450/75024 V DC / 0,5 A / 450 N / 750 mm HubDer Linearantrieb EA-L ist ein elektromechanischer Antrieb zum Öffnen und Schließen von Fenstern und Klappen. Die Bewegung erfolgt linear über ein Spindelschubrohr. Der Antrieb befindet sich in einem Aluminiumrohr mit einer integrierten Multifunktionsnut zur individuellen Befestigung und verdeckten Leitungsverlegung. Die elektronische Lastabschaltung ist im Antrieb integriert und verhindert so eine Überlast in den Endlagen. Endlagenerkennung und –rückmeldung über potentialgeführten F-Kontakt. Geprüft nach DIN EN 12101-2 für den RWA Einsatz.Sondereinsatz mit nur 0,5 A Nennstrom für frühere Steuerungstechnik. Keine Wiederantastsperre!Technische Daten:Betriebsspannung: 24 V DC /±15%Nennstrom: 0,5 A Einschaltdauer: 30% (ON: 3 Min. / OFF: 7 Min.)Druckkraft: 450 NZugkraft: 450 NNennverriegelungskraft: 1000 NHublänge: 750 mmLaufgeschwindigkeit: 5 mm/sSchutzart: IP54Temperaturbereich: -5°C bis +75°CGehäuse: Durchgehendes Alu-Profilrohr in EV1 eloxiert Gehäuseart: AluminiumAnschlussleitung: Silikonleitung 3 x 0,75 mm², lichtgrau, Länge 3.000 mmAbmessungen (LxBxH): 1363 x 36 x 42 mmSchallpegel: < 70 dB (A)Gewicht: 3,55 kgOptionen:- Beschichtung nach RAL oder DBFabrikat: SIMON PROtec Systems GmbHTyp: Linearantrieb EA-L-450/1000Artikelnummer: M2 1008

0

RWA-Linearantrieb EA-L-450/100024 V DC / 0,5 A / 450 N / 1000 mm HubDer Linearantrieb EA-L ist ein elektromechanischer Antrieb zum Öffnen und Schließen von Fenstern und Klappen. Die Bewegung erfolgt linear über ein Spindelschubrohr. Der Antrieb befindet sich in einem Aluminiumrohr mit einer integrierten Multifunktionsnut zur individuellen Befestigung und verdeckten Leitungsverlegung. Die elektronische Lastabschaltung ist im Antrieb integriert und verhindert so eine Überlast in den Endlagen. Endlagenerkennung und –rückmeldung über potentialgeführten F-Kontakt. Geprüft nach DIN EN 12101-2 für den RWA Einsatz.Sondereinsatz mit nur 0,5 A Nennstrom für frühere Steuerungstechnik. Keine Wiederantastsperre!Technische Daten:Betriebsspannung: 24 V DC /±15%Nennstrom: 0,5 A Einschaltdauer: 30% (ON: 3 Min. / OFF: 7 Min.)Druckkraft: 450 NZugkraft: 450 NNennverriegelungskraft: 1000 NHublänge: 1000 mmLaufgeschwindigkeit: 5 mm/sSchutzart: IP54Temperaturbereich: -5°C bis +75°CGehäuse: Durchgehendes Alu-Profilrohr in EV1 eloxiert Gehäuseart: AluminiumAnschlussleitung: Silikonleitung 3 x 0,75 mm², lichtgrau, Länge 3.000 mmAbmessungen (LxBxH): 1363 x 36 x 42 mmSchallpegel: < 70 dB (A)Gewicht: 3,55 kgOptionen:- Beschichtung nach RAL oder DBFabrikat: SIMON PROtec Systems GmbHTyp: Linearantrieb EA-L-450/1000Artikelnummer: M2 1008

0

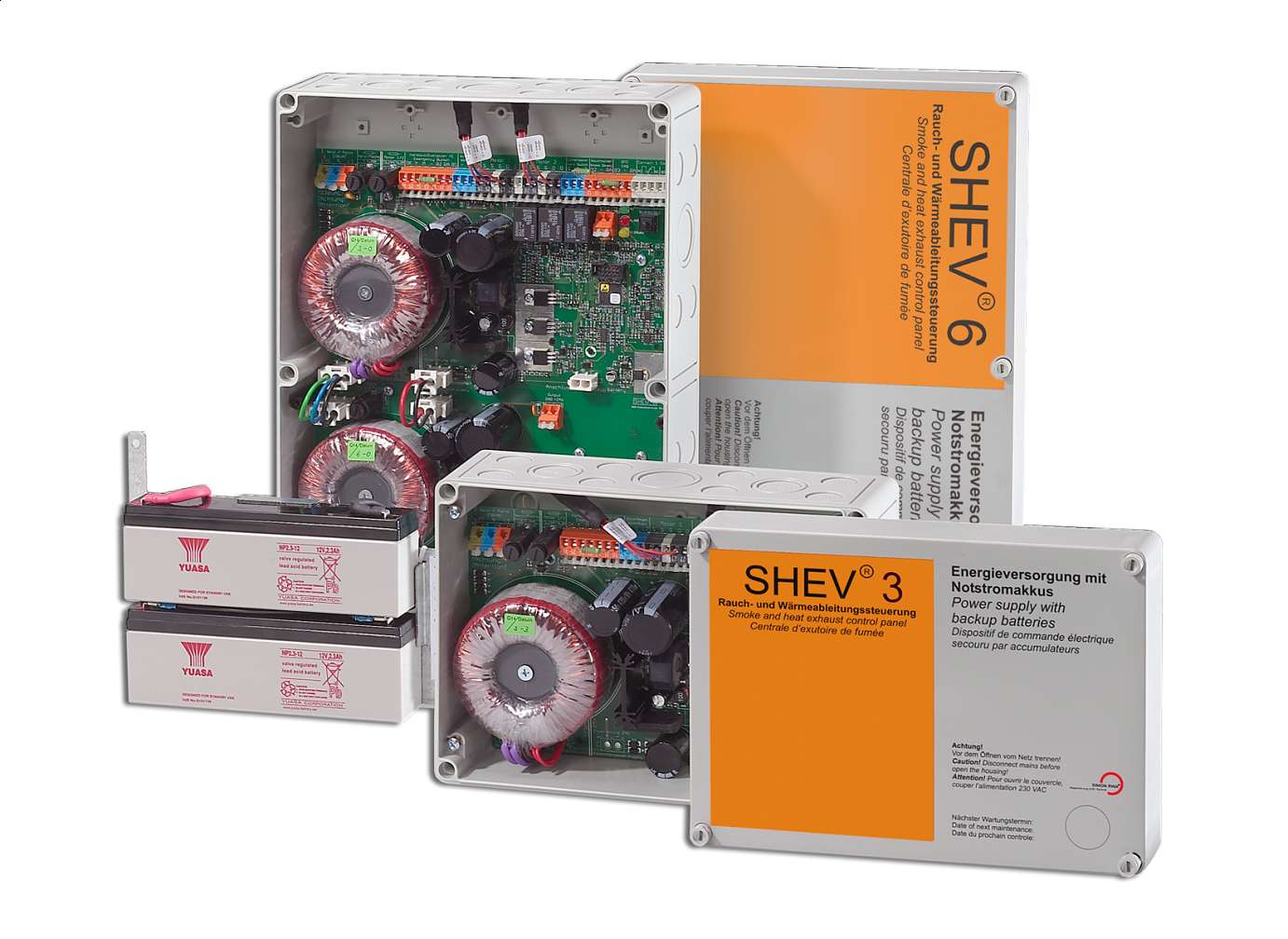

Kompaktzentrale SHEV 3230 V AC / 24 V DC / 3 A / bis 3 Lichtkuppeln möglich mit dieser ZentraleDie SHEV 3 Kompaktzentrale ist ein Kompaktgerät mit einem Ausgangsstrom von 3 A. Die Steuerung enthält eine primäre und sekundäre Energieversorgung sowie die gesamte Steuer- und Regelungstechnik zum Betrieb von 24 Volt DC-Antrieben für Gebäudeöffnungen, z.B. Fenster und Rauchabzugsklappen. Die Kompaktzentrale steuert die Antriebe im Brandfall sowie zur täglichen Be- und Entlüftung. Die SHEV Kompaktzentrale ist speziell für den RWA-Einsatz in Treppenräumen und für NSHEV ausgelegt und bietet alle erforderlichen Anschlüsse für Auslöseeinrichtungen (Handansteuereinrichtung, Rauchmelder, Brandmeldeanlage). Zudem können für tägliche Lüftungsanwendungen entsprechende Komponenten angeschlossen werden: Wind-/Regenmelder, Lüftertaster, Zeitschaltuhren und übergeordnete Steuerungen. Die Lüftungsfunktion ist gleichzeitig eine tägliche Funktionskontrolle der RWA-Anlage. Inklusive 72 Stunden Notstromversorgung. Die SHEV Kompaktzentrale ist nach DIN EN 12101-10 CE zertifiziert und nach ISO 21927-9 geprüft.Technische Daten:Eingangsspannung: 230 V ACAusgangsspannung: 24 V DCAusgangsstrom: 3 A Überwachung: Dauer- und KurzzeitbetriebSchutzart: IP66 Temperaturbereich: -5°C bis + 40°CRWA Gruppen: 1Lüftungsgruppen: 1Gehäuse: KunststoffFarbe: Grau (ähnlich RAL 7035)Abmessungen (BxHxT): 254 x 180 x 111 mmFabrikat: SIMON PROtec Systems GmbHTyp: Kompaktzentrale SHEV 3Ausgangsstrom (Ampere):3 ARWA / VENT:Lüftung, RWA, RWA & LüftungAusgangsspannung:24 V DC

0

Kompaktzentrale SHEV 6230 V AC / 24 V DC / 6 A / bis 6 Lichtkuppeln möglich mit dieser ZentraleDie SHEV 6 Kompaktzentrale ist ein Kompaktgerät mit einem Ausgangsstrom von 6 A. Die Steuerung enthält eine primäre und sekundäre Energieversorgung sowie die gesamte Steuer- und Regelungstechnik zum Betrieb von 24 Volt DC-Antrieben für Gebäudeöffnungen, z.B. Fenster und Rauchabzugsklappen. Die Kompaktzentrale steuert die Antriebe im Brandfall sowie zur täglichen Be- und Entlüftung. Die SHEV Kompaktzentrale ist speziell für den RWA-Einsatz in Treppenräumen und für NSHEV ausgelegt und bietet alle erforderlichen Anschlüsse für Auslöseeinrichtungen (Handansteuereinrichtung, Rauchmelder, Brandmeldeanlage). Zudem können für tägliche Lüftungsanwendungen entsprechende Komponenten angeschlossen werden: Wind-/Regenmelder, Lüftertaster, Zeitschaltuhren und übergeordnete Steuerungen. Die Lüftungsfunktion ist gleichzeitig eine tägliche Funktionskontrolle der RWA-Anlage. Inklusive 72 Stunden Notstromversorgung. Die SHEV Kompaktzentrale ist nach DIN EN 12101-10 CE zertifiziert und nach ISO 21927-9 geprüft.Technische Daten:Eingangsspannung: 230 V ACAusgangsspannung: 24 V DCAusgangsstrom: 6 A Überwachung: Dauer- und KurzzeitbetriebSchutzart: IP66Temperaturbereich: -5°C bis + 40°CRWA Gruppen: 1Lüftungsgruppen: 1Gehäuse: KunststoffFarbe: Grau (ähnlich RAL 7035)Abmessungen (BxHxT): 361 x 254 x 111 mmGewicht: 6,40 kgFabrikat: SIMON PROtec Systems GmbHTyp: Kompaktzentrale SHEV 6Artikelnummer: ST4 3141Ausgangsstrom (Ampere):6 ARWA / VENT:Lüftung, RWA, RWA & LüftungAusgangsspannung:24 V DC

0

Treppenhaus RWA komplett mit 500 mm Motor (Hub)  Obere Konsole Untere Konsole Hauptbedienstelle für RWA-Anlage HE 080 Orange Nebenbedienstelle für RWA-Anlage 081 Orange Streulichtrauchmelder RM 3000 RWA-Linearantrieb 500 mm Hub Kompaktzentrale SHEV (bis zu 3 Lichtkuppel anschließbar) Die SHEV Kompaktzentrale ist nach DIN EN 12101-10 CE zertifiziert und nach ISO 21927-9 geprüft.

0

Treppenhaus RWA komplett mit 500 mm Motor (Hub)  Obere Konsole Untere Konsole Hauptbedienstelle für RWA-Anlage HE 080 Orange Nebenbedienstelle für RWA-Anlage 081 Orange Streulichtrauchmelder RM 3000 RWA-Linearantrieb 750 mm Hub Kompaktzentrale SHEV (bis zu 3 Lichtkuppel anschließbar) Die SHEV Kompaktzentrale ist nach DIN EN 12101-10 CE zertifiziert und nach ISO 21927-9 geprüft.

0

Treppenhaus RWA komplett mit 500 mm Motor (Hub)  Obere Konsole Untere Konsole Hauptbedienstelle für RWA-Anlage HE 080 Orange Nebenbedienstelle für RWA-Anlage 081 Orange Streulichtrauchmelder RM 3000 RWA-Linearantrieb 1000 mm Hub Kompaktzentrale SHEV (bis zu 3 Lichtkuppel anschließbar) Die SHEV Kompaktzentrale ist nach DIN EN 12101-10 CE zertifiziert und nach ISO 21927-9 geprüft.
