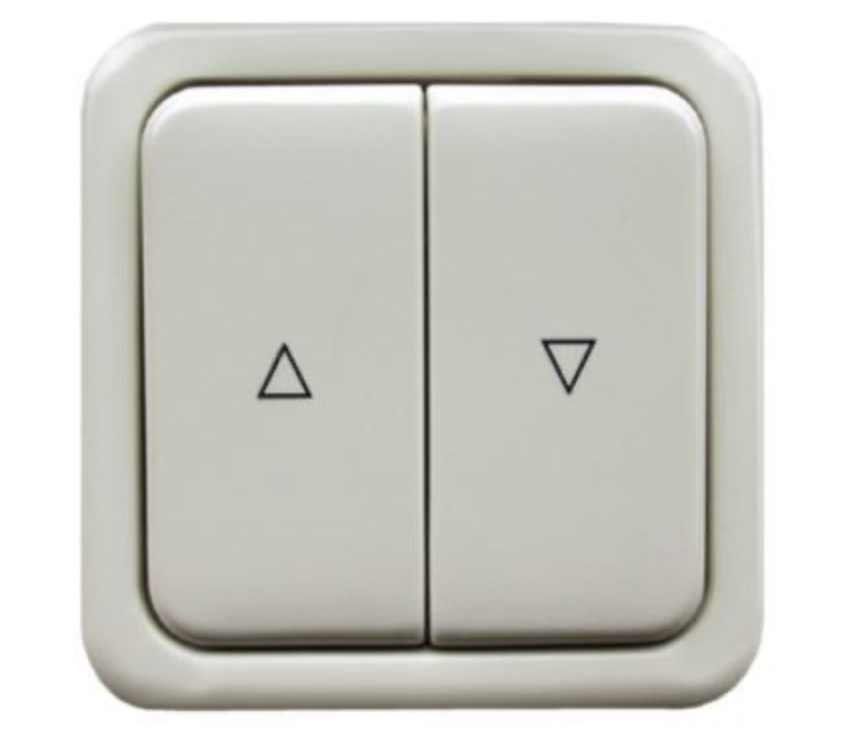

Dieser Doppel-Wippschalter ist für die Unterputzmontage und dient zur Ansteuerung von 230 V Elektromotoren, Jalousien und Markisen.- modernes und funktionales Design, elegante und formschöne Optik- zwei große Wippen mit klar erkennbaren Symbolen für AUF und AB (ZU)- robuste Schalttechnik- ohne Rastfunktion Zur Ansteuerung des Motors wird die entsprechende Taste (Wippe) mit der gewünschten Laufrichtung betätigt und solange gedrückt gehalten, bis der Motor ihre gewünschte Position erreicht hat (der Schaltbefehl wird nicht automatisch gehalten). Wird die Taste wieder losgelassen, dann stoppt der Motor von alleine und die Taste springt automatisch in die Ausgangsstellung zurück.Auch der Wippschalter ohne Rast-Funktion verfügt über eine elektrische Verriegelung. (Kontaktunterbrechung wenn beide Wippen gleichzeitig gedrückt werden und Kontaktunterbrechung wenn zur ersten bereits gedrückten Wippe die zweite Wippe für andere Laufrichtung hinzu gedrückt wird) Technische Daten:Maße (BxHxT) 80 x 80 x 40 mmNetzspannung 230 V / 50 HzSchaltleistung bis max. 10 ASchutzart nur für trockene RäumeTemperaturbereich 0 - 50° CAnschlussklemmen max 1,5 mm²
Starrer Linear-Spindelantrieb mit Aluminiumgehäuse. Betriebsspannung 230V, Ausstattung mit Mikroendschalter und Wärmeschutz. Möglicher Parallelanschluss dank des in der Platine eingebauten Relais. 1,5m langes an den Antrieb angeschlossenes Netzkabel. Die längs des Motorgehäuses angebrachten Führungen erleichtern die Montage, verkürzen die Installationszeit und gestatten eine einfache Einstellung der Schließstellung des Fensters. Der Kompromiss zwischen Schubkraft, Geschwindigkeit und Laufruhe gewährleistet Leistungen, die heute vom Markt verlangt werden. Die kompakte Bauweise und die kleinen Abmessungen gestatten eine einfache unauffällige Anpassung an die Umgebung und sind ein ausschlaggebender Vorteil bei Anwendungen mit geringem Platzangebot. Zum Lieferumfang gehören die für die gewünschte Anwendung erforderlichen Bügel und Halterungen.Jede Packung ist komplett mit Antrieb und Befestigungszubehör für die jeweils gewählte Anwendung. Bohrschablonen und Montageanleitungen in den Sprachen deutsch, englisch, französisch, italienisch und spanisch.Gehäuse aus anodisiertem Aluminium. Vorder- und Hinterflansch und Abdeckung des Verschlussteils für c.300 aus Nylon. Dichtung aus Thermoplastgummi. Kappe der Leitungseinführung aus Gummi. Federplatte aus vernickeltem Stahl. Stangenbuchse aus vernickeltem Messing. Spindelrohr aus anodisiertem Aluminium. Mikrostift aus Azetalharz. Leitungseinführung aus Nylon. Netzkabel aus Gummi. Ringschraube aus Edelstahl. Flügelbock aus anodisiertem Aluminium. Befestigungsbügel aus anodisiertem Aluminium. Stahlschrauben.Technische Daten:Spannung:230V AC (150W) – 4 adrig !Hub:300mmSchubkraft:450 NZugkraft:450 NGeschwindigkeit:20mm/sFarbe:SilbereloxiertSchutzart:IP 55Endabschaltung Auf / Zu:Reedschalter / ReedschalterLieferumfang: Antrieb, Motorkonsole, Flügelkonsole mit ZubehörGehäuse: AluminiumSchutzklasse: 1
